Hướng dẫn kết nối FR8200, FR1118, FR2108 với PC/ PLC Beckhoff CX5120

Kết nối mạng EtherCAT cho FR8200 với PLC/ PC CX5120

1. Trong phần mềm TwinCAT System Manager

Chuyển bộ điều khiển CX5120 về chế độ Config Mode

Quét các thiết bị EtherCAT kết nối tới PC/ PLC CX5120

Sau khi quá trình Scan hoàn tất, danh sách các thiết bị sẽ được hiển thị trong phần I/O EtherCAT

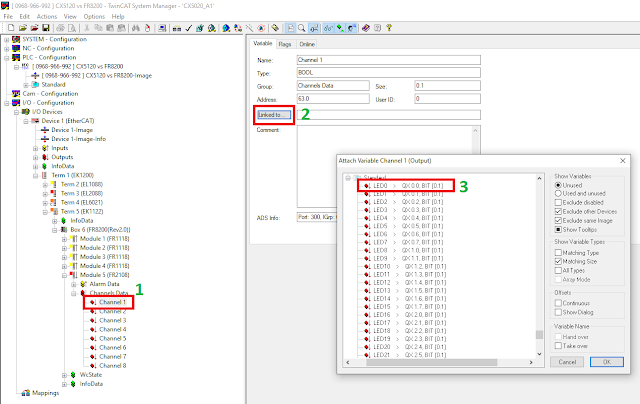

Vào từng địa chỉ phần cứng để gán biến chương trình PLC tương ứng

Chuyển PC sang chế độ Run Mode

2. Trong phần mềm TwinCAT PLC Control

Viết một đoạn chương trình PLC đơn giản để nạp vào CX5120

Vào Online => Login để bắt đầu quá trình kết nối với trình điều khiển TwinCAT PLC

Chạy thử chương trình và kiểm tra

Ghi chú: Hình ảnh và video được thực hiện với,
- Phần mềm: TwinCAT 2
- Phần cứng:
    + PC/ PLC: Beckhoff CX5120
    + Module mạng EtherCAT EK1122
    + Coupler mạng EtherCAT FR8200 với các module FR1118, FR2108
    + Và một số module mạng E-Bus và K-Bus khác.
